350W搖頭光束圖案三合一

型號：SC-350B

技術參數

電壓:100V~240V/50~60Hz

鎮流器:電子鎮流器

DMX 通道數:16/24通道

操作模式:DMX512模式,自走模式等

LED液晶觸摸屏+按鍵控制,中英文模式，

顯示板智能化翻轉功能.

優燈350w R17燈泡

XY軸電機，超靜音,超高速三相電機

色溫8000K,平均壽命2000小時

13種顏色+白光,半色效果

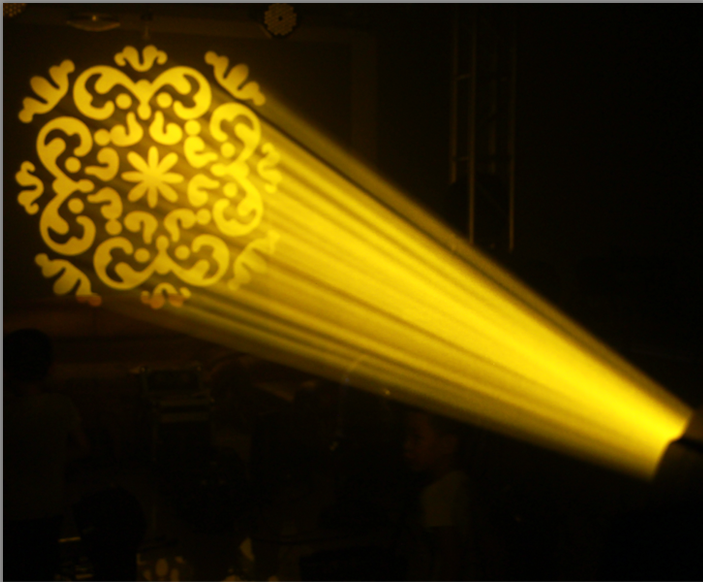

14種固定圖案+白光

9個可更換旋轉玻璃立體圖案+白光

任意二種棱鏡效果且可疊合組合棱鏡動態效果,

可正反向旋轉切換效果

光學鏡頭:高精度膠合光學鏡頭組合

調焦:線性調焦

變焦:線性變焦

調光:0-100%線性調節

光束角度:2度-38度

頻閃:雙片式頻閃(0.5-9次/秒)

電機數量共16個超靜音電機,三相電機，16bit

外觀:耐高溫合金塑料

防護等級:IP20

燈體總重:18.6KG

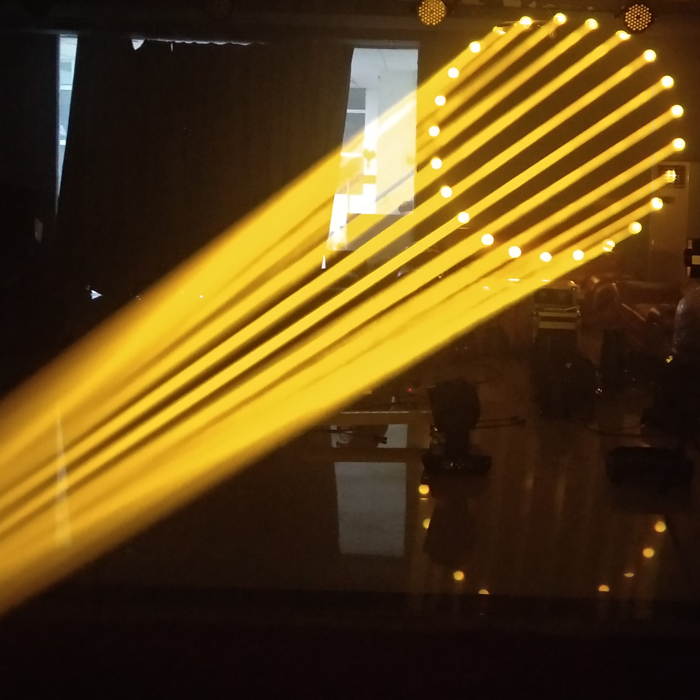

光束燈由于其出光角度小、聚光，所以能產生豐富的舞臺造型。另外一點是燈具小，掃描速度更快，能讓舞臺更活躍。

光束燈和我們傳統的電腦燈在構造上還是會有一些細節的區別。

第一是燈泡回路：以前的傳統電腦燈都是采用電感鎮流器+觸發器的亮泡線路，但是光束燈一般會采用電子鎮流器(又名點燈器)，不需要配觸發器。多了一個PFC(AC220V轉DC380V)，因為鎮流器的輸入端是直流380V。

第二是控制部分：光束燈基本是采用開關電源變壓，溝通了傳統的電感變壓器。因為使用的是開關電源，所以后級的控制線路穩定性大加強。由于開關電源的技術難度高，故障率會比電感變壓器要高一點。因為使用的是開關電源，所以光束燈不受外界電壓高低變化影響，可以全電壓（110V-240V）輸入，那種電壓不穩帶來的問題點就不存在了。

光束燈是一種較精密的設備，它集電子、機械、光學等于一體，對環境、運輸、使用等要求較高，因而其故障率也較高。這里結合故障現象，對可能的原因做一分析，供相關人員參考。

一、開機無反應

1、檢查電壓是否220V；

2、檢查燈具內的保險；

3、檢查開關電源是否有輸出電壓（32V、12V、5V）；

4、檢查線路板是否工作正常（指示燈）：紅色為電源工作指示燈；黃色為CPU工作指示燈；綠色為信號工作指示燈；

二、開機可以復位但不亮燈

1、檢查燈泡的好壞、燈泡是否安裝正確；

2、開關電源是否有12V輸出，主板溫控短路情況下、點燈處是否有12V電壓；

3、溫控開關有無開路現象；

4、電子整流器點燈瞬間輸出電壓是否有380V左右；

5、電子觸發器是否損壞（更換電子觸發器試燈）；

三、開機工作一段時間后，燈具出現自動復位

1、開關電源輸出不穩定；

2、線路中有線松動或壓線處沒有壓緊，導致接觸不良，從而出現自動復位；

四、燈泡自動滅泡

1、燈泡滅泡后，過一段時間又自動亮泡。查看散熱系統是否正常工作，如果散熱系統出現故會自動亮起來；

2、燈泡滅泡后，不能自動亮泡：燈泡自身的問題，燈泡球體表面呈白化狀，內部呈黑色，亮泡一段時間后也會出現滅泡的現象（燈泡的壽命終結）；

3、燈具在長時間沒有控制信號的情況下也會出現滅泡自動保護，接通信號后會自動點燈；

五、燈泡亮、電機復位正常，但不受控

1、檢查連接信號（DMX）；

2、檢查燈具地址碼；

3、檢查信號IC（75176）是否損壞；

六、開機燒保險或電源跳閘

1、檢查整流器是否短路，開機沖擊電流過大；

2、燈泡對地是否導通；

3、燈具內部高電壓是否對地短路（指的是在有接地線的情況下）；

七、燈泡觸發不靈，無法亮燈或亮度不夠

1、燈具工作電壓過低；

2、觸發器有故障（更換）；

3、燈泡的使用壽命已到（更換）；

4、電子整流器損壞；

八、燈泡能亮但不能滅泡

1、菜單是否設置“電子點燈關閉”；

2、溫控是否對地短路；

3、整流器是否損壞；

九、能亮泡，可受控制，但復位后不是白光

1、霍爾元件與磁鐵的距離是否在2—3mm之間；

2、燈具是否零位調整；

十、電機抖動或者失步

1、電機是否短路，導致燒壞IC（3711）；

2、主板損壞；

3、各圖案輪、顏色輪固定螺絲是否打緊；

4、霍爾元件與磁鐵之間定位不準；

十一、通道部件卡死

卡死一般為機械原因（CMY色片除外，當CMY某塊色片破裂，使其脫落下來，從而影響別的色片正常運行，這時候就會出現色片卡死的現象）

1、是否部件有變形導致擦碰；

2、各部件安裝是否到位；

3、各部件是否有脫出現象，導致卡死；

4、步進電機出現故障，導致電機卡軸；

十二、顯示面板無顯示

1、顯示面板損壞；

2、連接顯示面板的七位排線是否松脫或損壞；

十三、X、Y軸出現失步現象、不能定位

1、光藕上灰塵過多，導致紅外光無法控制到位；

2、傳動皮帶固定螺絲是否打緊；

3、光藕板拉壞，光藕盤與光藕之間的距離調節不當（排除時，應做到藕在光藕盤的中間，并做到無刮、碰、蹭的現象）

4、步進電機安裝螺絲是否太松或太緊；

5、皮帶是否斷裂；
